Ildfast stein

Slik velger du riktig ildfast stein

«Ildfast stein» er en samlebetegnelse for flere ildfaste og isolerende produkter, ikke ett universelt materiale. En tett chamottestein lagrer varme og tåler mekanisk belastning, en porøs isolasjonsstein begrenser varmestrømmen, en vermikulittstein gir en isolerende plate som er enkel å tilpasse, mens en syrebestandig stein først og fremst velges med tanke på kjemisk eksponering. Riktig alternativ avhenger av hvilken funksjon steinen skal ha i det komplette ildstedet eller industrifôret.

Begynn med utstyrsprodusentens anvisninger eller, ved en ny installasjon, den termiske og konstruksjonsmessige prosjekteringen. Fastslå den høyeste realistiske temperaturen på steinens varmflate, om produktet skal bære last eller utsettes for slag, ønsket varmelagring, eksponering for flammer eller gass med høy hastighet samt eventuell kontakt med aske, flussmiddel, slagg, smeltet materiale eller korrosivt kondensat. Form, tykkelse, mørtel, værpåvirkning og utforming av ekspansjonsfuger avgjør deretter om den valgte steinen kan monteres som planlagt.

Oversikt over typer ildfast stein

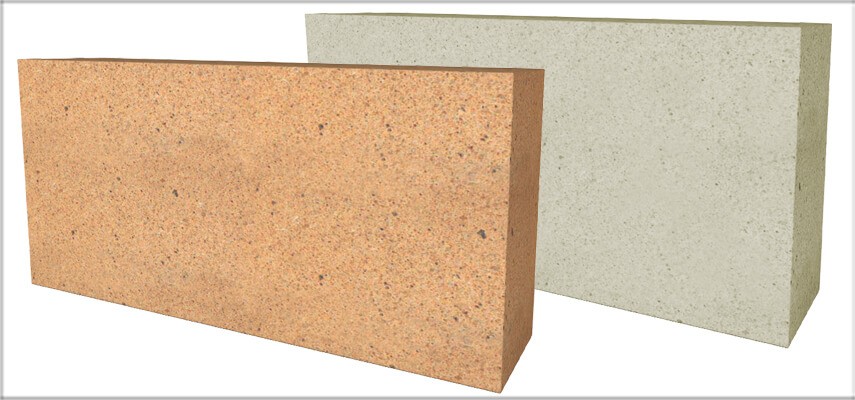

Tette chamottesteiner for boliger og kommersielle varmeanlegg

De gulbrune standardsteinene av chamotte inneholder minst 40 % Al₂O₃ og er klassifisert for opptil 1300 °C. Steinen på 230 × 114 × 64 mm veier ca. 3,5 kg og gir betydelig ildfast masse. Formatet på 230 × 114 × 32 mm veier ca. 1,75 kg og har samme frontmål i en tynnere utførelse. Begge kan brukes i kompatible innendørs- og utendørsovner, peiser, ildsteder, griller og andre konstruksjoner for høye temperaturer.

Tette steiner absorberer energi under fyring og avgir den gradvis. Denne egenskapen er nyttig i brød- og pizzaovner, varmelagrende masseovner og annet utstyr som er konstruert for magasinert varme. Dette må ikke forveksles med isolasjon: Et tett fôr kan lagre nyttig energi, men leder samtidig mer varme gjennom tykkelsen enn et lett isolasjonsprodukt. Bakisolering og sikre avstander er fortsatt nødvendig der konstruksjonen krever det.

Ildfast stein for industrielle bruksområder

Industrielle arbeidsfôr kan kreve enten steinen for 1430 °C med 42 % alumina eller alternativet for 1600 °C med 60 % alumina. Et høyere aluminainnhold øker ildfastheten, men valg av kvalitet må også ta hensyn til belastning, gasshastighet, termiske sykluser, aske, alkalidamp, reduserende atmosfærer og kjemiske angrep. Ulike soner i et fyringsanlegg kan kreve forskjellige materialer.

Ikke anta at et produkt er egnet for direkte kontakt med smeltet metall, slagg eller glass ut fra maksimaltemperaturen alene. Flussmidler og smelter kan løse opp, trenge inn i eller reagere med et ildfast materiale som forblir mekanisk stabilt ved ren varmepåvirkning. Definer sonene for smeltebad, sprut og overløp, og spesifiser deretter en varmflate som er kompatibel med prosessen. For glassovner anbefaler produsenten produktet med 60 % alumina i soner uten direkte kontakt med smeltet glass.

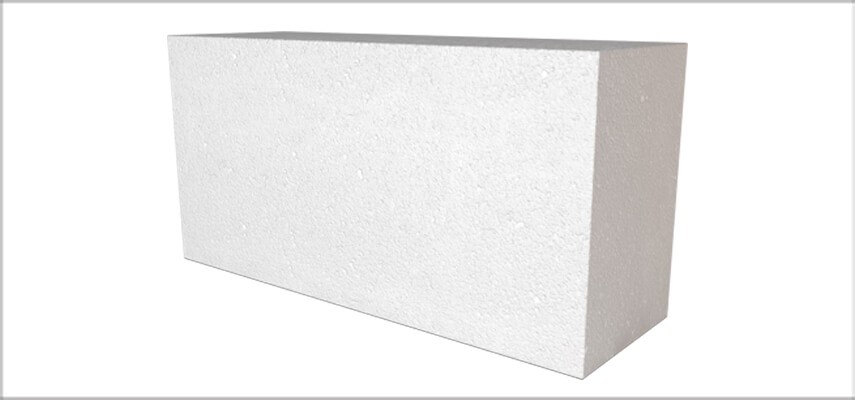

Isolerende ildfast stein

Isolerende ildfast stein, også kalt IFB, har en kontrollert porøs struktur som reduserer tettheten, varmelagringen og varmeledningsevnen. Fire klasser er tilgjengelige, med oppgitte temperaturgrenser på 1260 °C for kvalitet 23, 1430 °C for kvalitet 26, 1530 °C for kvalitet 28 og 1650 °C for kvalitet 30. Alle fire har nominelle mål på 230 × 114 × 76 mm, men temperaturklassifiseringen og den oppgitte tettheten varierer.

En IFB kan danne den eksponerte overflaten i en egnet brennovn, smie eller et fyringsanlegg med ren drift, eller plasseres bak et tettere ildfast materiale som bakisolering. Den myke overflaten er mindre egnet for ildsteder som bærer tunge arbeidsstykker, slipende gasstrømmer, gjentatt verktøykontakt eller områder som utsettes for smeltet metall, glass, salter eller slagg. En høyere kvalitet gir større temperaturbestandighet, men ikke automatisk samme slitestyrke som en tett stein.

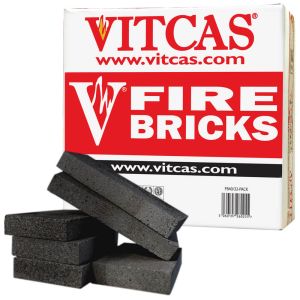

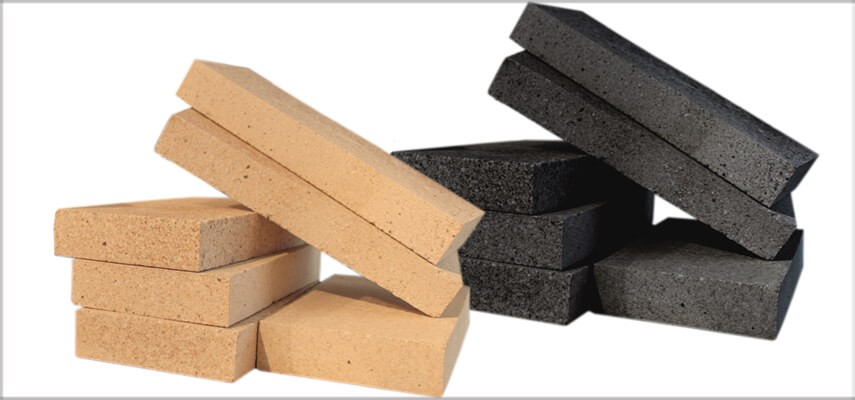

Erstatningsstein til ovner og peiser

En erstatningsstein beskytter ildstedets konstruksjon, opprettholder brennkammerets geometri og kan påvirke forbrenningen og varmeoverføringen. Bruk samme materiale som originalen der det er mulig. Tett chamotte, dekorativ chamotte og vermikulitt har ulik tykkelse, masse, varmeledningsevne og holdbarhet. Å erstatte én type med en annen kan endre temperaturen som når metallkapslingen eller tilstøtende komponenter.

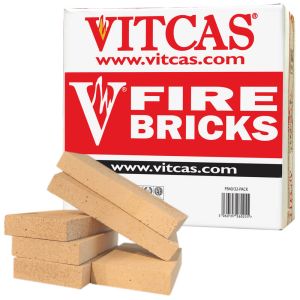

Den aktuelle pakken med tett erstatningsstein inneholder seks chamottesteiner på 230 × 114 × 32 mm, klassifisert for 1300 °C. Erstatningsproduktene av vermikulitt leveres som seks deler på 200 × 90 × 25 mm, klassifisert for 1000 °C, og kan sages, bores eller slipes. Kontroller at produsenten tillater bruk av et produkt som tilpasses på stedet, og gjenskap nødvendige luftkanaler, festedetaljer og klaringer nøyaktig.

Når må en skadet stein i ildstedet skiftes ut?

Kontroller en ovn eller peis bare når den er slukket og helt kald. Utskifting er vanligvis nødvendig når en stein er løs, har forskjøvet seg, smuldrer, er betydelig erodert eller er ødelagt slik at metallkonstruksjonen eller isolasjonen bak eksponeres for direkte varme. En liten, stabil sprekk i overflaten kan være akseptabel dersom delen sitter sikkert og produsentens anvisninger tillater fortsatt bruk.

Gjentatt sprekkdannelse kan skyldes feil stein, utilstrekkelig klaring, overfyring, slag fra brensel, en deformert holder eller ukontrollert ekspansjon. Finn årsaken før en ny erstatningsstein monteres. Bruk aldri et ildsted med ustabile deler i fôret som kan blokkere risten, lufttilførselen eller røykgasskanalen.

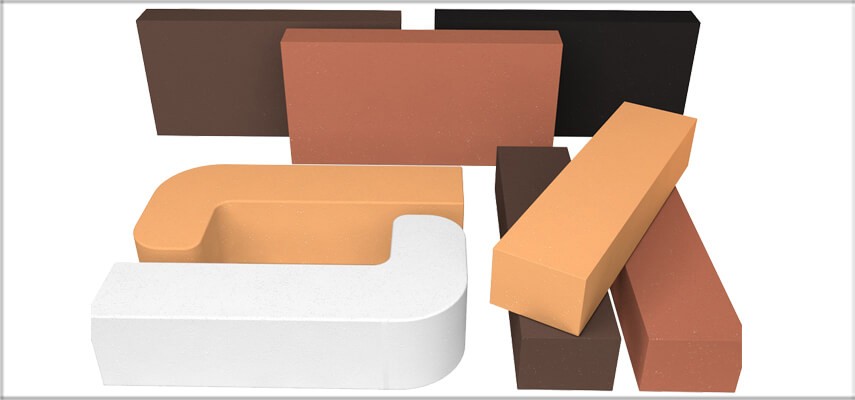

Dekorative fargede ildfaste steiner

Dekorative ildfaste steiner er tilgjengelige i rødt, jordbrunt, sandgult, offwhite og kullsvart, med en gjeldende maksimal klassifisering på 1200 °C. Sortimentet omfatter standardformater, tynne formater og L-former, slik at flate fronter, hjørner og detaljerte kanter kan få et helhetlig uttrykk. Kontroller det nøyaktige alternativet på produktsiden, ettersom størrelse og form varierer.

Fargen kan endres som følge av belysning, sot, fyringsatmosfære, rengjøring og gjentatt oppvarming. Bestill stein til synlige områder fra samme parti der nøyaktig fargetilpasning er viktig, og legg ut et representativt mønster uten mørtel før montering. Uavhengig av utseendet må temperatur, værpåvirkning, fugemateriale og konstruksjonsstøtte kontrolleres.

Buestein og buet murverk

Den koniske buesteinen måler 230 × 114 mm og varierer i tykkelse fra 76 mm til 54 mm. Kileformen gir en bue uten de svært brede utvendige fugene som oppstår med rektangulære steiner. Ifølge gjeldende veiledning kan 17 deler gi en åpning med en bredde på ca. 640 mm, men resultatet avhenger av spennvidde, pilhøyde og mørtelfugenes tykkelse.

Bygg buer over stabil, midlertidig forskaling, og sørg for tilstrekkelige vederlag som tar opp horisontalkreftene. Plasser de koniske steinene konsekvent i samme retning, og unngå å fylle store avvik med mørtel. Ikke fjern forskalingen før fugematerialet har oppnådd tilstrekkelig styrke. Industrielle tak og store bærende buer krever fagkyndig konstruksjons- og ildfast prosjektering.

Syrebestandig stein for kjemisk prosessindustri

Den syrebestandige leirsteinen er begrenset til 400 °C og velges på grunn av lav porøsitet, slitasjebestandighet og kompatibilitet med de fleste mineralsyrer, unntatt flussyre. Aktuelle bruksområder omfatter kjemiske anlegg, kraftproduksjon, vannbehandling, næringsmiddelindustri, petrokjemiske anlegg, cellulose- og papirindustri, gruvedrift og farmasøytisk industri.

Spesifiser hele det syrefaste systemet, ikke bare steinen. Klargjøring av underlaget, membran, Acidcas-mørtel, sammenhengende fuger, fall, gjennomføringer og drenering påvirker den kjemiske inneslutningen. Kjemisk kompatibilitet varierer med konsentrasjon og temperatur, mens blandinger, rengjøringsmidler og termiske sykluser kan skape forhold som ikke dekkes av en generell opplysning om syrebestandighet.

Bruksveiledning

Pizzaovner, brødovner og utendørs matlaging

Tette chamottesteiner velges vanligvis når ovnen trenger et slitesterkt gulv eller en kuppel som kan absorbere og fordele varmen. Formatet på 64 mm lagrer mer energi per flateenhet enn formatet på 32 mm, men bruker også lengre tid på å bli varmt. Ovnens isolasjon, plasseringen av brenneren eller bålet, planlagt fyringstid og tilberedningsmetode bør avgjøre den endelige oppbygningen.

Utendørs ildfast murverk må beskyttes mot vanninntrenging og frost- og tinepåvirkning. Vann som er fanget i steiner, fuger eller isolasjon, kan danne damp under fyring og fremskynde værskader. Bruk det angitte fugematerialet for utendørs bruk, sørg for en værbestandig innkapsling og hindre at regnvann trenger inn rundt røykrør, dører og gjennomføringer.

Peiser, ovner, griller og utepeiser

Ved bygging av en ny peis eller grill må steintykkelse og tetthet velges ut fra konstruksjonen, driftstemperaturen og ønsket varmelagring. Hold det ildfaste fôret atskilt fra brennbare konstruksjoner, og følg gjeldende krav til ildsted, skorstein og bygning. Ildfast stein erstatter ikke nødvendige sikkerhetsavstander, en testet ildstedsoppbygning eller et egnet røykrørssystem.

Utepeiser og åpne griller kan utsettes for regn, slag, aske og rask oppvarming fra et konsentrert bål. Sørg for drenering og et stabilt, ubrennbart fundament. Ikke bruk uidentifisert vanlig byggestein på den eksponerte flaten, ettersom innestengt fuktighet og uegnede egenskaper ved oppvarming kan føre til sprekker eller avskalling.

Brennovner, fyringsanlegg, smier og prosessutstyr

Industrifôr deles vanligvis inn i soner. Tette steiner kan danne ildsteder, innmatingsområder og slitesterke flater. IFB kan danne rene vegger eller plasseres bak det ildfaste arbeidssjiktet. Formstein kan brukes ved dører og tak. Brennerblokker, områder med metallkontakt og sterkt eroderte overganger kan kreve støpemasser eller spesialmaterialer i stedet for standard rektangulære steiner.

Kontroller normal driftstemperatur, realistisk temperatur ved driftsavvik, oppvarmingshastighet, atmosfære, mekanisk belastning og vedlikeholdsmetode for hver sone. Større utstyr bør ha beregning av varmestrøm, mål for kapslingstemperatur og et kontrollert uttørkingsprogram. Steinen med høyest temperaturklassifisering er ikke automatisk det sikreste valget dersom tettheten, kjemien eller de mekaniske egenskapene ikke passer til bruksområdet.

Mørtler, fugemasser og fugebredde

Bruk bare fugematerialet som er spesifisert for steinen, plasseringen og eksponeringen. Hold anleggsflatene rene, overhold tillatt sjikttykkelse, og fyll fugene sammenhengende der gass- eller kjemikalietetthet inngår i konstruksjonen. Mørtel erstatter ikke ekspansjonsrom, stabil understøttelse eller nøyaktig tilskjæring.

Oppmåling og bestilling

Registrer lengden, bredden og tykkelsen på den eksisterende steinen i millimeter. Noter koniske partier, falser, hull, spor, kantreturer og plasseringen av festeklips eller luftkanaler. Ved reparasjon av ildsteder må disse detaljene sammenlignes med produsentens informasjon om reservedeler før en tilpassbar erstatningsstein velges.

For nytt murverk beregnes den eksponerte flaten, som deretter deles på frontarealet til den valgte steinen og justeres for fugebredden. Legg til et realistisk tillegg for tilskjæring, buer, åpninger, brekkasje og fremtidig vedlikehold. Komplekse kupler og radialt murverk bør stikkes ut etter planlagt forband, ikke bare beregnes ut fra kvadratmeter.

Skjæring og forming

Tette chamottesteiner og steiner med høyt aluminainnhold krever vanligvis en egnet diamantskive for murverk eller ildfaste materialer. Vermikulitt og isolasjonsstein er enklere å sage og forme, men kan lettere få hakk eller bli knust. Støtt arbeidsstykket nær kuttet, unngå smale og skjøre strimler, og gjenskap åpninger i ildstedet nøyaktig.

Skjæring av ildfaste materialer kan frigjøre respirabelt mineralstøv, inkludert krystallinsk silika fra enkelte produkter. Bruk egnet avsug eller våt metode der dette er tillatt, hindre spredning av støv, og bruk åndedrettsvern samt øye-, hørsels-, hånd- og kroppsvern som angitt i sikkerhetsinformasjonen. Rengjør med en godkjent støvsuger eller våt metode, ikke med trykkluft.

Ekspansjon, tørking og idriftsetting

Alt ildfast murverk beveger seg når det varmes opp og kjøles ned. Sørg for angitt klaring ved lange vegger, buer, hjørner, døråpninger, gjennomføringer og overganger mot stålkonstruksjoner. Planlagte bevegelsesfuger må ikke fylles med stiv mørtel. Feil fastholding kan knuse kanter, åpne fuger eller forskyve et ellers egnet fôr.

Nytt murverk inneholder fuktighet fra mørtel, lagring og forholdene på byggeplassen. La det herde og lufttørke før idriftsettingsprogrammet for hele systemet gjennomføres. Rask oppvarming av fuktig murverk kan skape damptrykk og avskalling. Produktets maksimale driftstemperatur angir ikke hvor raskt et nyinstallert fôr kan varmes opp.

Håndtering, lagring og vedlikehold

• Oppbevar steinene tildekket, tørt og hevet over stående vann og forurenset grunn.
• Håndter IFB- og vermikulittprodukter forsiktig, ettersom kanter og flater skades lettere enn tett chamotte.
• Tørrlegg synlige eller formede områder for å kontrollere fargefordeling, forband og geometri.
• Kontroller fôr i drift for åpne fuger, løse partier, erosjon, avskalling og unormale avleiringer.
• Undersøk nye varme punkter på kapslingen, ettersom de kan tyde på tapt isolasjon eller brudd i varmflaten.
• Ta vare på produkt- og batchinformasjon for industrielt vedlikehold og utskifting i ildsteder.
• Erstatt uidentifiserte deler eller deler som svikter gjentatte ganger, med et produkt med bekreftet spesifikasjon – ikke bare nærmeste visuelle treff.

Viktige begrensninger ved valg

• Temperaturbestandighet betyr ikke at enhver stein er egnet for direkte flamme, kontakt med mat, smeltet materiale eller aggressive prosessgasser.
• Tette steiner lagrer varme, men gir ikke samme isolasjonsevne som IFB eller vermikulitt.
• Lette isolasjonsprodukter bør ikke automatisk brukes på belastede, slagutsatte eller slipende arbeidsflater.
• Den syrebestandige steinen har en grense på 400 °C og er ikke et alternativ til ovnsstein med høyt aluminainnhold.
• Dekorative farger kan endres som følge av fyring, sot, rengjøring og værpåvirkning.
• Steinens klassifisering er ikke en brannmotstandsperiode eller sertifisering for en vegg, innkapsling, et ildsted eller et varmeapparat.
• Det komplette systemet bestemmes samlet av stein, mørtel, isolasjon, fuger, understøttelse, kapsling og monteringskvalitet.

Ofte stilte spørsmål

Hva er ildfast stein?

Det er en varmebestandig, ildfast eller isolerende enhet som brukes i ovner, peiser, utendørsovner, brennovner, fyringsanlegg og prosessutstyr. Betegnelsen omfatter tett chamotte, stein med høyt aluminainnhold, isolasjonsstein, vermikulittstein, dekorative produkter, formstein og kjemikaliebestandige produkter.

Hvilken ildfast stein bør jeg velge?

Ta utgangspunkt i nødvendig temperatur, mål, plassering i fôret, mekanisk belastning og termisk funksjon. Kontroller deretter atmosfære, kjemisk eksponering, værpåvirkning og kompatibelt fugemateriale. Reparasjoner av ildsteder skal utføres i samsvar med produsentens spesifikasjoner.

Hvilket produkt har den høyeste gjeldende temperaturgrensen?

Isolerende ildfast stein av kvalitet 30 har den høyeste oppgitte grensen på 1650 °C. Dette gjelder bare dette produktet og betyr ikke at det er mekanisk eller kjemisk egnet for enhver varmflate ved 1650 °C.

Hvordan skiller tette steiner og IFB seg fra hverandre?

Tette steiner er tyngre, sterkere og lagrer mer varme. Isolerende ildfaste steiner er porøse og lettere og reduserer varmeoverføringen, men har lavere motstand mot slag, punktbelastning og slitasje.

Er ildfast stein det samme som vanlig teglstein?

Nei. Ildfast stein er formulert og brent for bruk ved høye temperaturer. Vanlig byggestein har andre råmaterialer, annen porøsitet og andre termiske egenskaper og må ikke brukes som erstatning på en ildfast varmflate.

Kan ildfast stein brukes i en vedovn?

Ja, forutsatt at materiale, tykkelse og geometri passer til ildstedets konstruksjon. Tett chamotte og erstatningsprodukter av vermikulitt har forskjellige egenskaper og må ikke byttes om uten godkjenning fra produsenten.

Kan jeg bruke ildfast stein i en pizza- eller brødovn?

Egnede tette chamottesteiner kan danne varmelagrende gulv, vegger og kupler, mens koniske steiner forenkler bygging av buer. Hele ovnen trenger også kompatibel mørtel, bakisolering, riktig utformede ekspansjonsfuger og værbeskyttelse.

Er ildfast stein egnet for griller og utepeiser?

Utvalgte tette eller dekorative produkter er oppført for disse bruksområdene. Kontroller temperatur og egnethet for utendørs bruk, og sørg deretter for et stabilt, ubrennbart underlag, drenering og beskyttelse mot innestengt fuktighet.

Kan ildfast stein brukes utendørs?

Enkelte produkter er oppført for utendørs bruk, men murverket må fortsatt beskyttes mot langvarig vannmetning, frost og inntrenging av nedbør. Bruk den angitte ildfaste ovnsmørtelen for utendørs bruk og en korrekt utformet innkapsling.

Hvilke steiner er best til varmelagring?

Tett chamotte og stein med høyt aluminainnhold har vesentlig større termisk masse enn IFB eller vermikulitt. Nødvendig tykkelse avhenger av oppvarmingssyklus, tilgjengelig energi og ønsket varmeavgivelsesprofil.

Hvilke steiner reduserer varmetapet?

Isolerende ildfast stein og vermikulittprodukter er utviklet for lav varmeoverføring. Velg kvalitet og tykkelse ut fra beregnet temperatur og mekaniske forhold, ikke bare en generell opplysning om isolasjonsevne.

Kan isolerende ildfast stein brukes på gulvet i et fyringsanlegg?

Ikke uten videre. Den porøse strukturen kan skades av tunge arbeidsstykker, slitasje, verktøy og smeltede rester. Et tett arbeidssjikt over egnet bakisolering er ofte mer hensiktsmessig.

Hvilken temperatur tåler dekorativ ildfast stein?

Det aktuelle fargede sortimentet er klassifisert for opptil 1200 °C. Utseendet kan variere mellom produksjonspartier og endres under bruk, så temperaturbestandigheten må vurderes separat fra ønsket overflate.

Hva brukes ildfast stein av vermikulitt til?

Dette er lette, isolerende erstatningsprodukter for egnede peiser og vedovner. Det aktuelle settet inneholder seks steiner på 200 × 90 × 25 mm, klassifisert for 1000 °C, som kan skjæres eller formes.

Når må en sprukket fôrstein i en ovn skiftes ut?

Utskifting er nødvendig hvis delen er løs, smuldrer, har forskjøvet seg betydelig eller ikke lenger beskytter ildstedets konstruksjon. En liten, stabil sprekk kan bare aksepteres når steinen fortsatt sitter sikkert og produsentens anvisninger tillater fortsatt bruk.

Kan ildfast stein skjæres?

Ja. Tette produkter krever vanligvis en diamantskive for murverk, mens IFB og vermikulitt er enklere å sage. Begrens støvutviklingen, støtt steinen, og gjenskap nødvendige mål og åpninger nøyaktig.

Hvilken mørtel skal brukes til ildfast stein?

Det avhenger av steinen og plasseringen. Alternativene omfatter HPM varmebestandig mørtel, OC ildfast ovnsmørtel, ildfaste Vitset-mørtler, Silcas M og Acidcas. Bruk fugesystemet som er spesifisert for det aktuelle produktet og eksponeringen.

Krever ildfast stein ekspansjonsfuger?

Ja, ildfaste konstruksjoner utvider seg under oppvarming. Nødvendig klaring avhenger av materiale, fôrlengde, form, temperatursyklus og fastholding og må inngå i monteringsprosjekteringen.

Hvor mye ildfast stein trenger jeg?

Beregn overflatearealet ut fra den eksponerte siden på den valgte steinen, og ta hensyn til fugebredden. Legg til et tillegg for tilskjæring, hjørner, buer, åpninger, brekkasje og reservedeler til vedlikehold.

Hvorfor har nye ildfaste steiner noen ganger små kantskader?

Brente ildfaste produkter kan ha mindre kantskader, fargevariasjoner og en måltoleranse på ca. ±3 mm. Avvis deler der skaden reduserer bæreflaten, nødvendig tykkelse, synlig kvalitet eller fugeintegritet.

Kan ildfast stein komme i kontakt med smeltet metall eller glass?

Bare når det aktuelle ildfaste materialet er spesifisert for denne smelten og eksponeringssonen. Temperaturklassifiseringen alene dokumenterer ikke motstand mot inntrenging eller kjemiske angrep fra metall, slagg, flussmiddel eller glass.

Hvordan skal nytt murverk av ildfast stein fyres opp første gang?

La mørtelen herde og konstruksjonen tørke før temperaturen økes i samsvar med angitt oppstartsprogram. Fuktig, nytt murverk må aldri varmes direkte opp til full driftstemperatur.
